爬架控制系统工作原理

时间:2022-07-26来源:未知浏览次数: 0

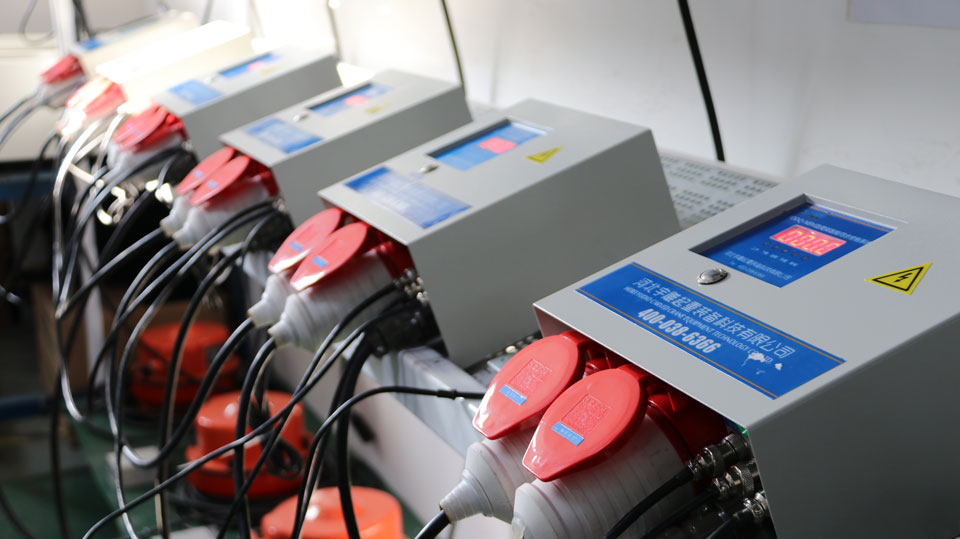

分控箱主控箱给分控箱提供380V动力电,主控箱通过一条485通讯总线和分控联系在一起,分控箱接收主控箱命令执行相应动作,实现爬架的升降。分控箱由分控板,接触器(正反转两个接触器,两个接触器具有互锁功能),变压器、数码管显示等组成,分控箱功能如下:

1系统电源控制380V动力电(三相四线)接入正转和反转接触器,分控板控制两个接触器的闭合、断开(接触器有互锁功能,不会同时闭合导致短路)从而控制电葫芦正转(爬架上升)和反转(爬架下降);变压器将AC220交流电变为AC12V交流电给分控板供电;

2收发控制命令分控板通过485总线接收主控命令,根据主控命令控制电葫芦正反转;同时将分控重力传感器数据和工作状态实时反馈给主控;

3显示重力数据分控箱数码管显示器可以实时显示传感器数据;
